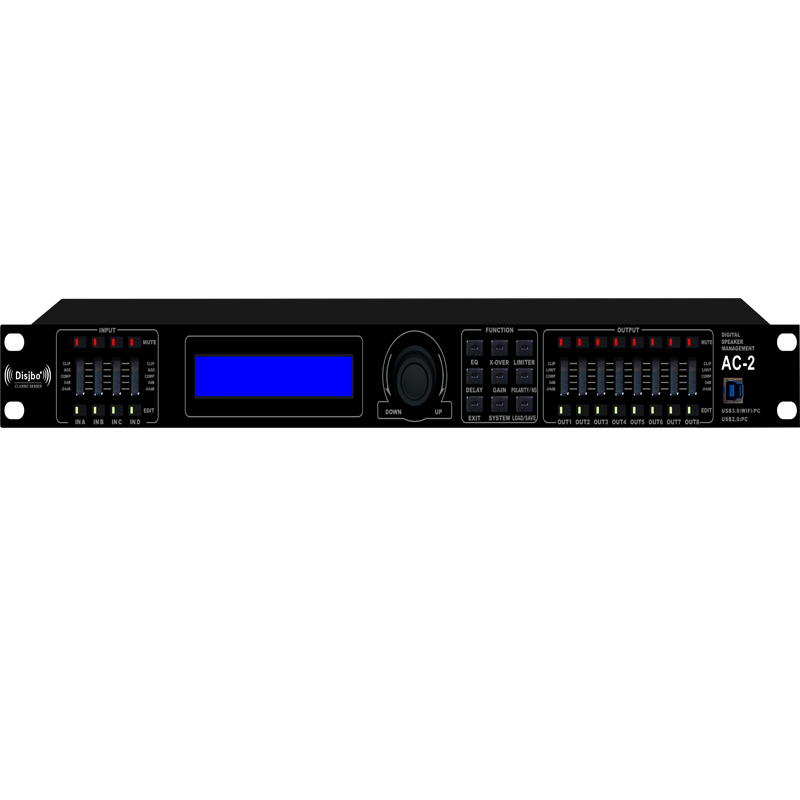

迪玠宝(DISJBO)AC-2 4进8出数字音频处理器 舞台 会议

型号

2进6出

输入通道及插座

2路XLR母卡侬座

输出通道及插座

6路XLR公卡侬座

输入阻抗

平衡：20KΩ

输出阻抗

平衡：100Ω

PC接口

面板1个USB接口、后板2个RS485接口(RJ-45座)

共模拟制比

>70dB(1KHz)

输入范围

≤ 25dBu

频率响应

20Hz-20KHz(±0.5dB)

信噪比

>104dB

失真度

<0.01% OUTPUT=0dBu/1KHz

通道分离度

>80dB(1KHz)

输入通道功能

输入噪声门

每个输入通道有设噪声门功能，门限值：-120dBu～0dBu，步距：1dBu

输入哑音

每个通道设立单独哑音控制

输入增益

范围：-80dB ～  12dB,步距:0.1dB

输入延时

每个输入通道有单独延时控制，调节范围0～1000ms，微调步距为21us；粗调步距为1ms

输入相位

同相( ) 或反相(-)

输入均衡

每输入通道设6个参量均衡，均衡方式可选择PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd

A. 在PEQ状态下调整参数为：中心频率点：19.7Hz～20KHz、共241个频点 带宽：0.05oct～3oct、步距为0.01oct 增益：-20dBu～ 20dBu、步距为0.1dBu

B. 在Lo-Shelf和Hi-Shelf状态下可调整参数为：中心频率点：19.7Hz-20KHz、共241个频点  斜率：6dB/12dB 增益：-20dBu～ 20dBu、步距为0.1dBu

C.在APF 1st状态下，中心频率19.7Hz～20KHz、共241个频点可选。

D.在APF 2nd状态下调整参数为：中心频率点：19.7Hz～20KHz、共241个频点 带宽：0.05oct～3oct、步距为0.01oct。

输入动态均衡

每个输入通道有设2个动态均衡，可调整参数为：频率转折点：19.7Hz～20KHz、共241个频点 带宽：0.05oct～3oct  步距为0.01oct。目标电平值：-45dBu～ 15dBu。阈值：-45dBu～ 15dBu 。比率: 1.0:1～20:1, 1.0：1至1：2之间步进0.1，1：2至1：20步进0.5。响应时间：0.3ms～200ms、小于1ms时，步距为0.1ms；大于1ms时，步距为1ms。释放时间：50ms～5000ms 步进1ms

输入压缩

每个输入通道有单独的输入压缩设置，可调整参数为：压缩电平：-40dBu～ 20dBu，步距为0.1dBu。压缩比: 1.0:1～20:1, 1.0：1至1：2之间步进0.1，1：2至1：20步进0.5。响应时间：0.3ms～200ms、小于1ms时，步距为0.1ms；大于1ms时，步距为1ms。释放时间：50ms～5000ms 步进1ms

输入自动增益

每个通道有单独的输入自动增益功能，可调整参数为：阈值：-80dBu～ 20dBu，步进为0.1dBu.目标电平：-80dBu～ 20dBu. 比率：1:1～1:20；1：1至1：2之间步进0.1；1：2至1：20步进0.5。响应时间：0.3～200ms，小于1ms时，步进0.1ms，大于1ms时，步进1ms。释放时间：50～5000ms，步进1ms。

输出通道功能

输出哑音

每个通道设立单独哑音控制

输入选择

每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合

输出增益

调节范围：-80dB～ 12dB、步距为0.1dB

输出延时

每个输出通道有单独延时控制，调节范围0～1000ms，微调步距为21us；粗调步距为1ms

输出相位

同相( ) 或反相 (-)

分频器设置

每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF），可调整参数为：滤波器类型：Lin—Ril/Bessel/Butterw

频率转折点：19.7Hz-20KHz、共241个频点;

A.在Bessel与Butterw状态下，衰减斜率：12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct 、48dB/oct。

B.在Lin—Ril状态下，衰减斜率：12dB/oct、24dB/oct、36dB/oct、48dB/oct。

限幅器设置

每个输出通道可单独设置限幅器，可调整参数为：限幅电平：-40dBu～ 20dBu、步距为0.1dBu 。响应时间：0.3～200ms，小于1ms时，步进0.1ms，大于1ms时，步进1ms。释放时间：50～5000ms，步进1ms。

压缩器设置

每个输出通道有单独的输出压缩设置，可调整参数为：压缩电平：-40dBu ～ 20dBu，步距为0.1dBu。压缩比: 1.0:1～20:1, 1.0：1至1：2之间步进0.1，1：2至1：20步进0.5。响应时间：0.3ms～200ms、小于1ms时，步距为0.1ms；大于1ms时，步距为1ms。释放时间：50ms～5000ms 步进1ms

输出均衡

每个输出通道可设6个均衡，均衡方式可选择PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd

A. 在PEQ状态下调整参数为：中心频率点：19.7Hz～20KHz、共241个频点 带宽：0.05oct～3oct、步距为0.01oct 增益：-20dB～ 20dB、步距为0.1dBu

B. 在Lo-Shelf和Hi-Shelf状态下可调整参数为：中心频率点：19.7Hz-20KHz、共241个频点  斜率：6dB/12dB 增益：-20dBu～ 20dBu、步距为0.1dBu

C.在APF 1st状态下，中心频率19.7Hz～20KHz、共241个频点可选。

D.在APF 2nd状态下调整参数为：中心频率点：19.7Hz～20KHz、共241个频点 带宽：0.05oct～3oct、步距为0.01oct。

处理器

96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换

显示

2×24 LCD蓝色背光显示设置，5段LED显示输入/输出的精确数字电平表、哑音及编辑状态

功耗

≤42.4W

电源

AC 110V/220V 50/60Hz

运输尺寸(宽×深×高)

1PC:562*296*98mm

毛重

1PC:5(kg)
